Wartung & Reparatur für Leybold TURBOVAC T1600 – auch wenn der OEM den Service abgekündigt hat

Betreiber einer Vakuumanlage sind auf Ersatzteile und Service der OEM Hersteller sowie deren Komponenten-Lieferanten während des Lebenszyklus der Anlage angewiesen. Sollten nach einigen Jahren Betriebszeit Bauteile oder der Service abgekündigt werden, müssen die entsprechenden Komponenten durch neuere Modelle gleicher oder anderer Hersteller ersetzt werden. Dies ist verhältnismäßig einfach zu handhaben bei weniger spezifischen Bauteilen wie Relais, Ventilen oder anderen Bauteilen. Betrifft dies jedoch komplexe Schlüsselkomponenten der Anlage wie z. B. die Turbomolekularpumpe, ist dies meist mit erheblichen Kosten und Planungsaufwand verbunden.

Warum eine Umrüstung bei Turbopumpen selten „einfach“ ist

Der Wechsel zu einer neuen Turbomolekularpumpe ist mit entsprechendem Planungs- und Umsetzungsaufwand verbunden. Typischerweise treten beim Austausch mehrere Hürden gleichzeitig auf:

1. Integration in die bestehende Anlage

Neben der mechanischen Integration der Turbomolekularpumpe mit Blick auf die Schnittstellen wie

• Anschlussflansch
• Kühlwasseranbindung
• zur Verfügung stehender Einbauraum
• benötigter Vorvakuumdruck

bedarf insbesondere die elektrotechnische- und steuerungstechnische Integration besonderer Aufmerksamkeit. Handelt es sich zwischen Turbopumpe und Anlagensteuerung um Minimal-Setup über eine analoge I/O-Schnittstelle mit dem Austausch von rudimentären Signalen wie Start, Stopp, Run-Up und Störung, kann nach entsprechender Prüfung auch mit Blick auf die Spannungsversorgung der Wechsel zu einem neuen Turbopumpenmodell noch verhältnismäßig einfach sein. Besteht die Schnittstelle jedoch aus PROFIBUS (Feldbus), PROFINET (Industrial Ethernet) oder einer seriellen Schnittstelle (RS-232/RS-485) und werden zusätzliche Prozess- und Diagnosedaten zwischen Maschine und Turbomolekularpumpe ausgetauscht, ist die Integration einer anderen Pumpenbaureihe bzw. eines anderen Pumpenmodells ohne Eingriff in das SPS-Programm nicht realisierbar, und der Aufwand steigt deutlich.

2. Stillstandszeit & Uptime

Jede Umrüstung auf ein anderes Modell führt für eine gewisse Zeit zum Maschinenstillstand. Dies reduziert somit die Uptime der Anlage, was sich negativ auf die Produktion oder die Entwicklung auswirkt.

3. Prozessrisiko durch abweichende Eigenschaften wie Pumpverhalten

Geänderte Pumpcharakteristik mit Blick auf Saugvermögen, Gasdurchsatz und erreichbaren Enddruck kann sich zwischen abgekündigtem und neuem Turbomolekularpumpenmodell unterscheiden. Je nach Anwendung kann dies zu geänderten Prozessparametern führen, und im „Worst Case“ folgt darauf eine erneut notwendige Prozessqualifizierung oder Produktfreigabe.

Was eine Umrüstung wirklich kostet (und warum sie oft unterschätzt wird)

Der Investitionsbedarf für ein solches Umrüstungsprojekt setzt sich neben den Kosten für die Beschaffung der Hardware außerdem aus folgenden Teilen zusammen:

• Planung & Engineering
• Anpassungen der Anlagesteuerung und Elektrotechnik
• Integration & Inbetriebnahme
• kalkulatorische Kosten durch Produktionsausfall

Hinzu kommt, dass auch bei einem neuen Pumpenmodell – wenn auch ggf. verzögert – regelmäßige Wartungszyklen nötig sind.

Sicher gibt es auch Fälle, in denen die Umrüstung ein Mehrgewinn sein kann, z. B. durch die Funktionen einer neuen Pumpengeneration oder durch den Wechsel von Wälzlager- bzw. Hybridlagerung auf eine aktiv magnetgelagerte Turbopumpe.

Die entscheidende Frage ist aber: Bringt das im Anlagenalltag konkret einen messbaren Mehrwert – oder ist es vor allem ein teures Umrüstprojekt?

Dies sollte in jedem Fall eng mit den Equipment-Ingenieuren und Prozessverantwortlichen geprüft werden. Wir unterstützen diesen Entscheidungsprozess fundiert, unter anderem durch:

• Abschätzung der Lebensdauer mit Blick auf Wartungsfähigkeit
• Gegenüberstellung: Umrüstung vs. Wartung/Reparatur
• Bewertung der bestehenden Turbopumpe im realen Anlagenkontext

So entsteht eine unabhängige Entscheidungsgrundlage, die nicht auf Vertriebsinteressenbasiert, sondern auf realen Betriebsbedingungen, Prozessanforderungen und Wirtschaftlichkeit.

Das Ergebnis ist entweder ein sauber begründeter Umrüstpfad – oder die klare Empfehlung, eine bestehende Turbopumpe wie die TURBOVAC T1600 gezielt instand zu halten und damit Zeit und Budget zu sparen und Risiken zu minimieren.

Repair & Reuse – wirtschaftlich und ökologisch sinnvoll

Eine grundsätzlich funktionierende, „nur“ wartungsbedürftige Turbopumpe auszumustern, ist häufig weder betriebswirtschaftlich noch nachhaltig sinnvoll. Neben den oben genannten Kosten entsteht zusätzlicher Elektronik- und Metallschrott. Dies ist alles vermeidbar.

Unsere Lösung: Wir halten abgekündigte Turbopumpen durch Service und Reparatur sicher am Laufen – damit die Betreiber sich auf ihre Kernaufgaben konzentrieren können.

Für welche Modelle kann dies relevant sein?

Wenn der Service abgekündigt ist oder dies absehbar ist, sprechen Sie uns an. Wir bieten u. a. Service für folgende Turbomolekularpumpenmodelle:

• Leybold Turbovac T1600
• Leybold Turbovac TW1600
• Leybold Turbovac 360
• Leybold Turbovac 361
• Leybold Turbovac 50
• Leybold Turbovac 1000 C
• Leybold Turbovac 1100 C
• Leybold Turbovac TW 701
• Leybold Turbovac 600 C

• Pfeiffer TMU 260
• Pfeiffer TMH 261
• Pfeiffer TMH 262
• Pfeiffer TMH 1001
• Pfeiffer TMH 1600
• Pfeiffer TPH 2101
• Pfeiffer TPH 2301
• Pfeiffer TMH 2200

• Varian TV 70
• Varian: 902
• Varian 801
• Varian 301
• Varian TV 81

• Alcatel ATP150
• Alcatel ATP 400
• Adixen ATP 400 HPC

• Elettrorava ETP 300 G
• Elettrorava ETP 400 G
• Elettrorava 200
• Elettrorava 450
• Elettrorava 1000
• Elettrorava 1800

…..

So unterstützen wir Sie konkret:

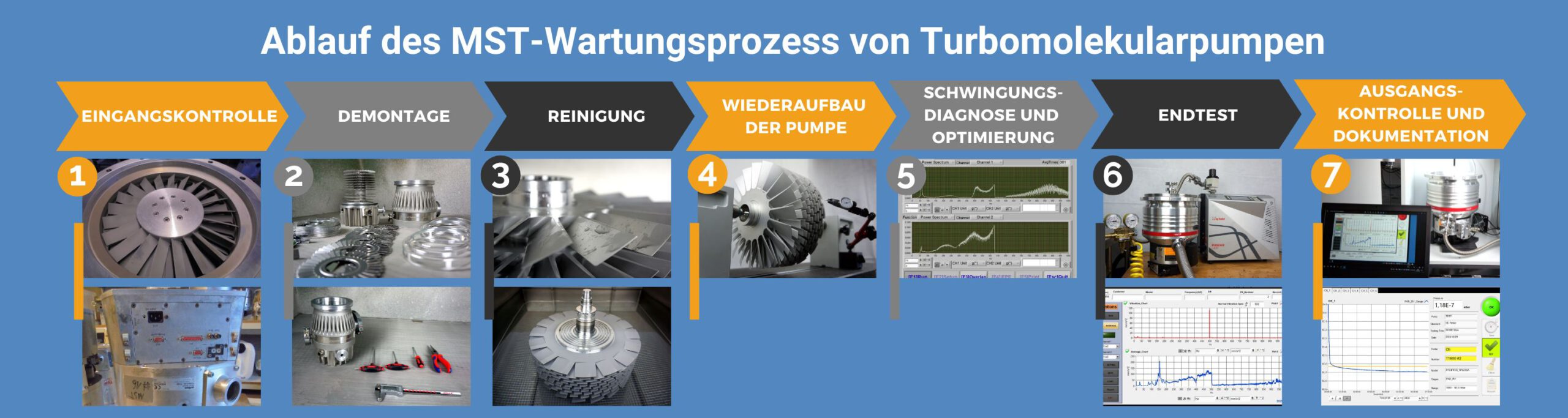

• Standardwartung gemäß des MST-Wartungsprozesses
• Erstinspektion mit Befund & klarer Empfehlung – transparent und nachvollziehbar
• Wartung und Reparatur mit Fokus auf Betriebssicherheit
• Endtest und Abnahme nach definierten Kriterien

Sie stehen vor „OEM out of service“ bei Ihrer TURBOVAC T1600 (oder einem anderen Modell)?

Senden Sie uns in einem ersten Schritt:

• Turbopumpentyp mit Modellnummer
• Symptome und Verhalten (z. B. Vibration, Geräuschentwicklung, Warnungen….)
• Einsatzumgebung bzw. Anwendung mit Blick auf potenzielle Kontaminierung (Dekontaminierung kann serpat angebot werden)
• Wunsch: Wartung / Reparatur / Prüfung mit Befund

Wir melden uns kurzfristig mit einer Einschätzung und dem nächsten sinnvollen Schritt.
